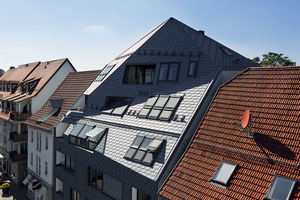

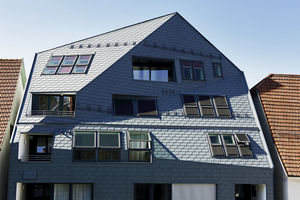

Galeriehof Tuttlingen: Skulptur in Steingrau

Aluminiumbekleidete Wohngalerie mit Parkettböden und digitaler Vernetzung


Marktl/Lilienfeld (pts010/07.05.2013/09:00) Ingo und Ludwig Leibinger kennen die Wünsche und Bedürfnisse ihrer Kollegen genau und zeigen mit dem Galeriehof, dass anspruchsvolle Architektur und bezahlbarer Wohnungsbau sich keineswegs ausschließen müssen. Dennoch stellte es für alle Beteiligten eine spannende Aufgabe dar, den Entwurf einer Skulptur mit höchsten Ansprüchen an modernes Wohnen nicht nur auszugestalten, sondern auch tatsächlich umzusetzen. Die Wohnungen sind unter anderem mit Parkettböden und digitaler Vernetzung topmodern ausgestattet und ein Lift bringt die Bewohner direkt aus der Tiefgarage in die eigenen vier Wände.

Skulpturale Gebäudeform

Die Möglichkeiten einer gleichzeitig als Fassade funktionierenden Dachhaut sind eher begrenzt. Vor allem, wenn diese auch noch optisch überzeugen soll. Eine kleinformatige Schindel hat hier klare Vorteile. Durch die feingliedrige Deckung wirken Richtungswechsel und Kanten in der Gesamtheit homogen und gleichmäßig. Und das Ganze ist nicht nur schön, sondern auch funktionell. Nach verschiedenen Bemusterungen vor Ort schaute sich Herr Leibinger sen. in Stuttgart die neu in steingrauer Schindel eingedeckte Waldorfschule an. Hier waren einige diffizile Ecken zu finden, und die neue Oberfläche in Steingrau P.10 überzeugte.

Die Ausführung als Warmdach ist das Steckenpferd von Detlef Lüers, technischer Leiter der PREFA in Köln: "Wenn keine korrekte Belüftung möglich ist, kann man auch darauf verzichten", so der Dachdecker- und Klempnermeister. Alle Details wurden technisch beschrieben. Das A und O ist die korrekte Ausführung der Dampfsperre über alle vorhandenen Anschlüsse. Die Betonaußenwand ist mit Konstruktionsvollholz und mineralischer Dämmung unter einer Brett-Vollschalung voll ausgedämmt. Der Dachbereich ist mit Massivholz ausgeführt. Über dem Sparren wird mit einer OSB-Platte plus Dampfsperre für die nötige Dampfdichtigkeit gesorgt. Der mineralische Dämmstoff, zwischen Holzkonterlatten verlegt, sorgt mit entsprechender Masse für gute Schall- und Hitzeeigenschaften, eine 24-mm-Brettschalung (mit hochwertiger Unterspannbahn versehen) für diffusionsoffene Bauphysik nach außen.

Die PREFA-Schindel konnte somit auch als Warmdach auf einer Dachneigung von 25 Grad verlegt werden. Aufgrund der Geometrie wurde auf die Hinterlüftung verzichtet, dies verlangte eine umso genauere Planung und Ausführung bei der Arbeit mit der kleinformatigen Deckung. Bei innenliegenden Rinnen, Graten, Schneefang etc. war der Kalkulator und Projektleiter der Firma Maurer nicht wirklich zu beneiden. Wie ist der Schneefang auszuführen? Werden Schneestopper oder Schneerechen eingesetzt? Wenn ja, wie oft? Bei welchem Dachbereich und bei welcher Neigung? Notentwässerung der Rinne nach vorne, mit oder ohne Heizung? Lars Herzog hatte das Problem, dass er die beschriebenen und kalkulierten Ausführungen allesamt erfüllen musste.

Zu Recht darf gesagt werden, dass sich alle vor Ort Beteiligten durch eine gute Leistung hervorhoben. Der bauleitende Architekt Heinrich Binder hat mit dem Team des Fachbetriebs Maurer die richtigen Lösungen gefunden. Die Firma Maurer besteht seit 1933 und ist seit 1973 auch im Bereich Flaschnerei aktiv. Aktuell arbeiten 14 Flaschner und vier Zeitarbeiter in dem schwerpunktmäßig auf Aluminium spezialisierten Unternehmen. Die Monteure Waldemar Wopke und Bernhard Kummer wurden von PREFA Lehrverleger Benjamin Wilde in die spezielle Kunst der Arbeit mit der PREFA-Schindel eingewiesen.

Intensive Beratung und Unterstützung

Für das Gelingen von Objekten solchen Kalibers gibt es eine Grundvoraussetzung: die Schnittstellen zwischen Architektur und Handwerk müssen optimal funktionieren. Bei der Projektierung des Galeriehauses in Tuttlingen waren die PREFA-Anwendungstechniker von Anfang an eng eingebunden. Um besonders praxisnahe Projektierungsergebnisse zu erreichen, entwickelte Detlef Lüers von der PREFA GmbH aus Köln gemeinsam mit den Planern zahlreiche Details zur Ausführung des Dachaufbaus. Darüber hinaus wurden auch diverse Regeldetails festgelegt, um anschließend eine entsprechende Beschreibung im Leistungsverzeichnis zu formulieren. Dank klarer Vorgaben waren die Risiken bei der Ausführung überschaubar und die Arbeiten konnten durch die Spezialisten des Fachbetriebs Maurer aus Schramberg-Sulgen routiniert durchgeführt werden. Schließlich ist der Fachbetrieb mit der Verarbeitung von Aluminium bestens vertraut.

Unter der Leitung von Manfred Burgbacher wird in der Metallsparte der Maurer Metalltechnik GmbH & Co KG zu 50 Prozent mit PREFA Aluminium gearbeitet. Manfred Burgbacher erinnert sich, dass 1978/79 das erste große Objekt mit Falzonal (eine Doppelsporthalle) gedeckt wurde. Seit dieser Zeit wuchs das Unternehmen mit seinen Aufgaben und mit Aluminium. Auch Lars Herzog war von dem besonderen Reiz des Galerie-Hauses angetan. Souverän setzte der Techniker und Projektleiter des Fachbetriebs Maurer bereits in der Planungsphase die geforderten Vorgaben in die Praxis um. Unterstützt wurde er dabei von PREFA-Lehrverleger Benjamin Wilde und Fachberater Norbert Zolg. Gemeinsam mit den Spezialisten der Maurer Metalltechnik GmbH & Co KG optimierten die Aluminiumprofis alle Anschlüsse an Rinnen- und Übergangsdetails sowie an den zahlreichen Grat- und Dachversatzlinien.

PREFA im Überblick
Die PREFA Aluminiumprodukte GmbH ist europaweit seit über 65 Jahren mit der Entwicklung, Produktion und Vermarktung von Dach- und Fassadensystemen aus Aluminium erfolgreich. Insgesamt beschäftigt die PREFA Gruppe 360 Mitarbeiter, davon 180 in Österreich. Die Produktion der über 4.000 hochwertigen Produkte erfolgt ausschließlich in Österreich und Deutschland. PREFA ist Teil der Unternehmensgruppe des Industriellen Dr. Cornelius Grupp, die weltweit über 6.000 Mitarbeiter in über 30 Produktionsstandorten beschäftigt.

Bautafel
Architekt: G.A.S. Prof. Dipl.-Ing Georg Sahner; BDA, Stuttgart
Verantwortlicher Bauherr: Leibinger Immobilienvermittlung, Tuttlingen
Auftraggeber: Leibinger Wohn- und Gewerbebau GmbH, Mühlheim/Donau
Bauleitung: Architekt Heinrich Binder, Tuttlingen
Fachbetrieb: Maurer Metalltechnik GmbH & Co KG, Schramberg-Sulgen
Material: PREFA Schindel
Farbe: Steingrau P.10
